KIT LEADER SOLAR - výhodné sady 24V pohonů, solárního napájení a příslušenství pro ovládání dálkové dvoukřídlové vjezdové brány, 3 velikosti pohonů

Detailní popis produktu

Sada pohonu a příslušenství se solárním systémem napájení je  určena pro instalace v místech, kde není přiveden napájecí kabel a kde by bylo komplikované nebo nákladné kabel instalovat. Toto solární napájení nepotřebuje žádný přívodní kabel a solární systém bez problémů napájí pohon brány i když jej používáte i vícekrát denně. Sada je vybavena i externí anténou pro prodloužení dosahu dálkového ovládání pohonu.

Akční sady dvou solárně napájených pohonů s plně uzavřeným pístem pohonu, včetně doplňků, dálkového ovládání a příslušenství pro kompletní montáž na křídlovou bránu do maximální délky obou křídel dle velikosti pohonu:

• KIT Leader SOLAR - 3:  sada pro průjezdové šíře brány do 5 m a do hmotnosti 270 kg na jedno křídlo
• KIT Leader SOLAR - 4:  sada pro průjezdové šíře brány do 6 m a do hmotnosti 270 kg na jedno křídlo
• KIT Leader SOLAR - 5:  sada pro průjezdové šíře brány do 7 m a do hmotnosti 270 kg na jedno křídlo

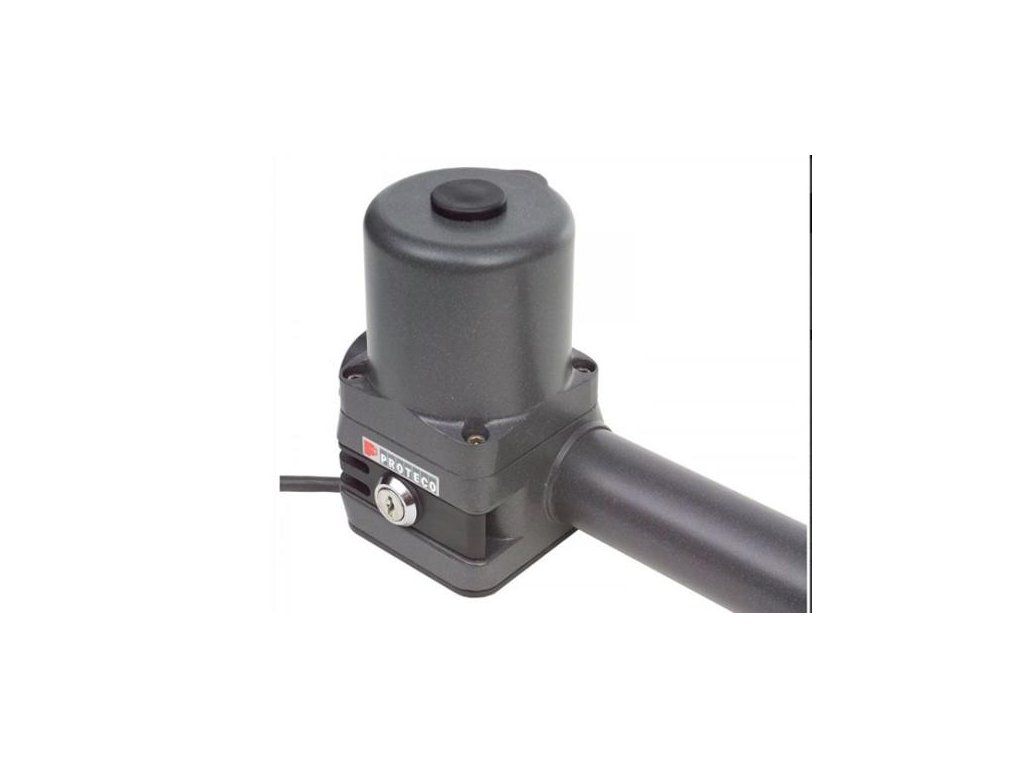

Tato kompletní sada se solárním napájení je úplná a není nutné pro bezpečnou a bezproblémovou montáž dokupovat další doplňky a nepotřebuje ani napájení přívodní kabel. Sada je sestavena z pohonů LEADER 24V s nerezovým pístem se šroubovicí. Tyto motory jsou bezproblémově funkční jak v letních horkých měsících, tak i v extrémních mrazivých podmínkách a netrpí zanášením šroubovice. Novou řídící elektroniku Q 20A dodávanou v sadě, lze naprogramovat pohony až 20 různými parametry a funkcí - viz níže.

Výhody 24V pohonů:

• Pohony jsou propojeny z řídící jednotky kabelem s 2 vodiči
• Pohony lze napájet pouze z dobíjecí 24V baterie bez nutnosti připojení k síti 230V
• Při výpadku sítě 230V, lze pohony zálohovat přidáním dobíjecího akumulátoru 24V (nebo 2x12V zapojených do série)
• Pohony lze napájet solárním panelem s dobíjecím akumulátorem - s solárním napájením vám rádi poradíme

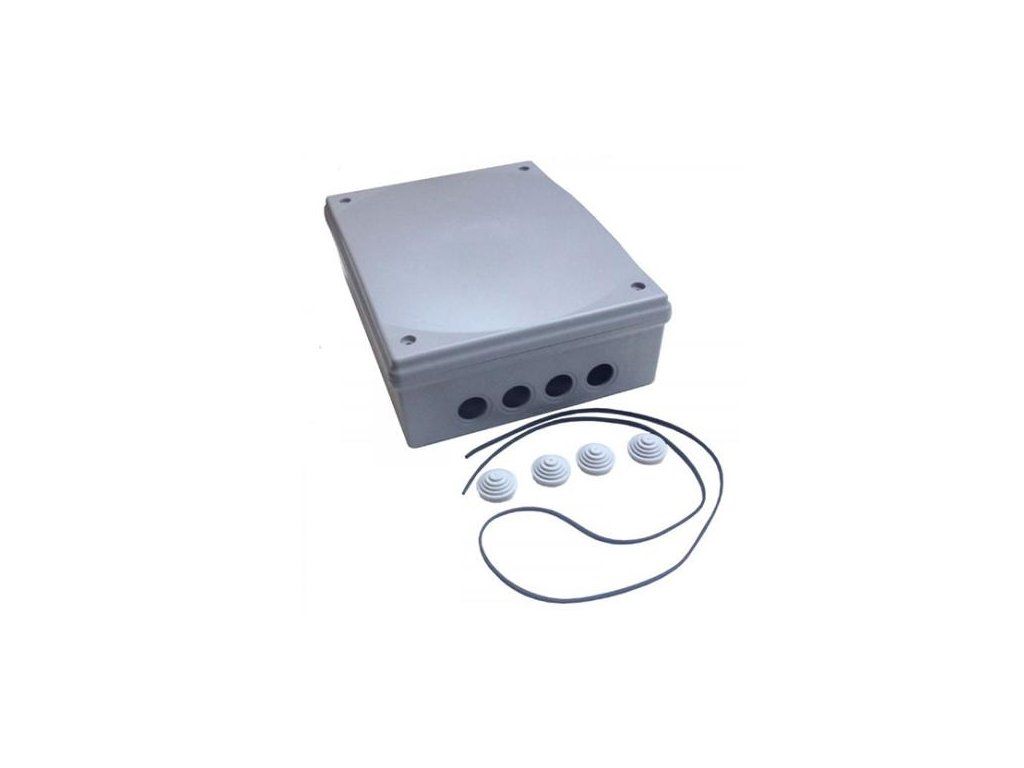

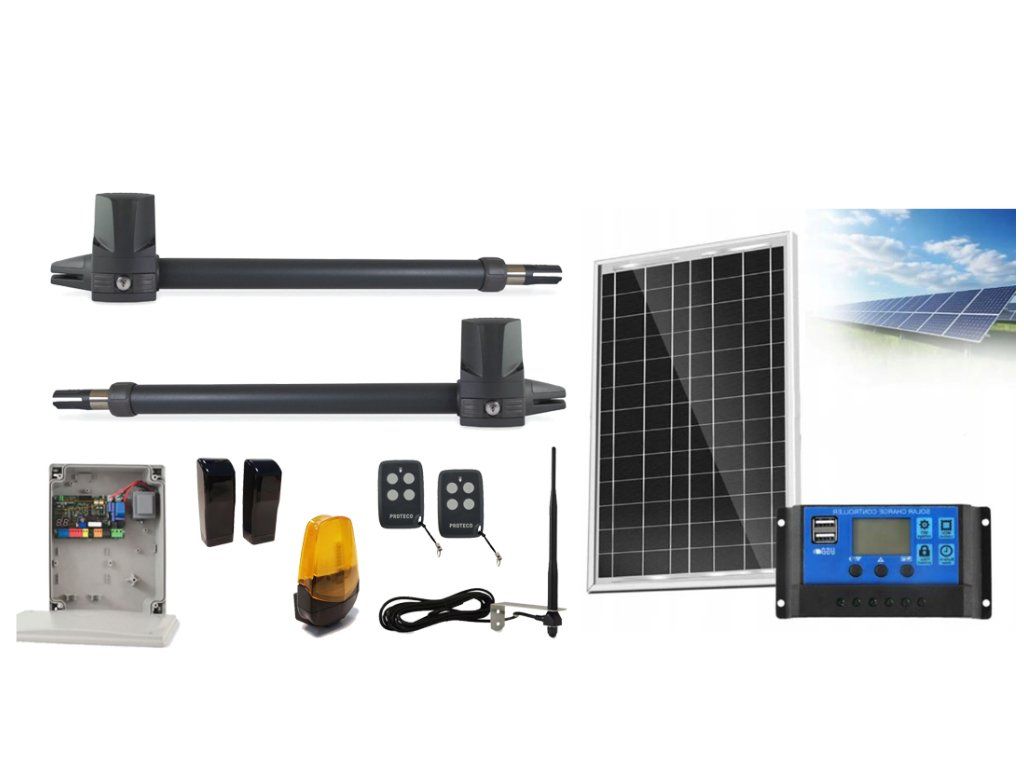

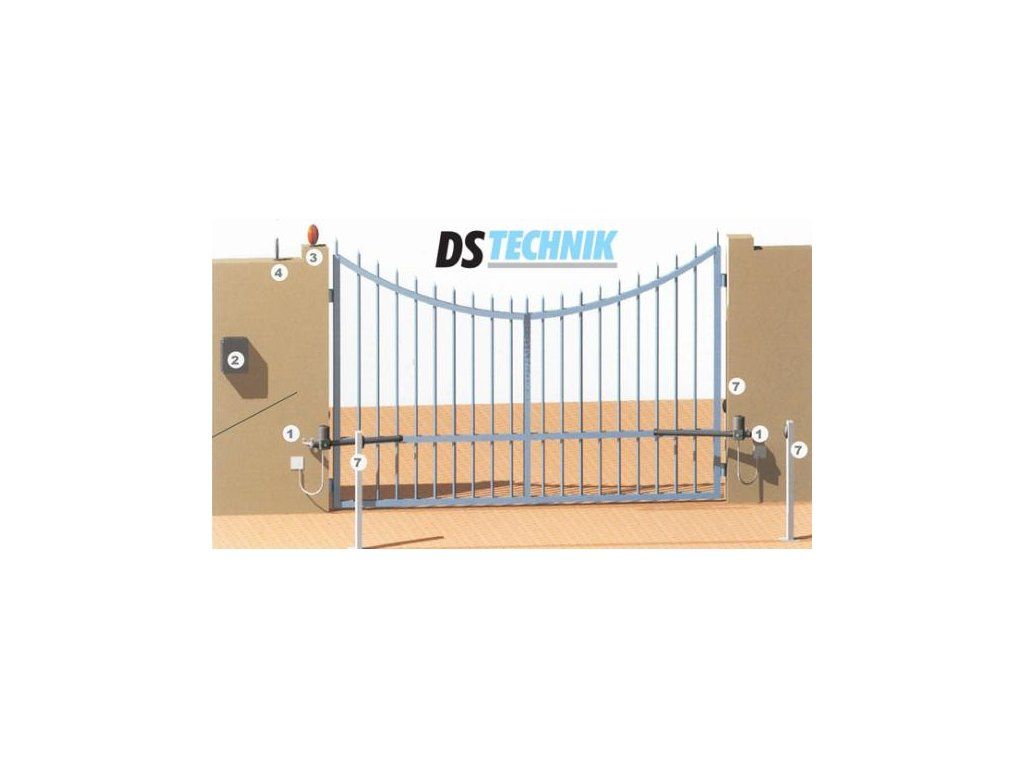

Sada obsahuje: Solární panel, solární regulátor dobíjení, 2x 12V AKU 1,3Ah, dva velmi kvalitní a silné motory 1x Leader 24V levý a 1x Leader 24V pravý, 2 klíče pro odblokování převodovky pohonu v případě výpadku elektrické energie u každého pohonu zvlášť, držáky motorů a pístů, rozběhový kondenzátor, řídící jednotku Q 20A s programovacím režimem a přijímačem dálkového ovládání 433,92 MHz, maják, pár ochranných fotobuněk, 2x dálkový ovládač TX 4 ANGIE s 4 kanálovým ovládáním - můžou se ovládat až 4 různá vrata nebo brány apod. a anténu. Vše je dodáváno v jedné přepravní krabici i s podrobným návodem na montáž pohonu zapojení a programování řídící elektroniky.

Parametry programovací elektroniky Q 20A : programování dálkových ovladačů do režimu otevření obou křídel, nebo jenom jednoho křídla pro průchod, doba běhu motoru 1 a 2, regulace síly obou pohonů, doba redukovaného (zpomaleného) chodu pohonů, doba předsazení jednoho pohonu oproti druhému pohonu, povolení automatického režimu zavření brány, nastavení času automatického uzavření, doba částečného průchodu, síla motoru při redukovaném chodu, povolení a nastavení délky rázu dovření, povolení el. zámku, povolení signalizace předem, testy motorů a fotobuněk a další programovatelné režimy.

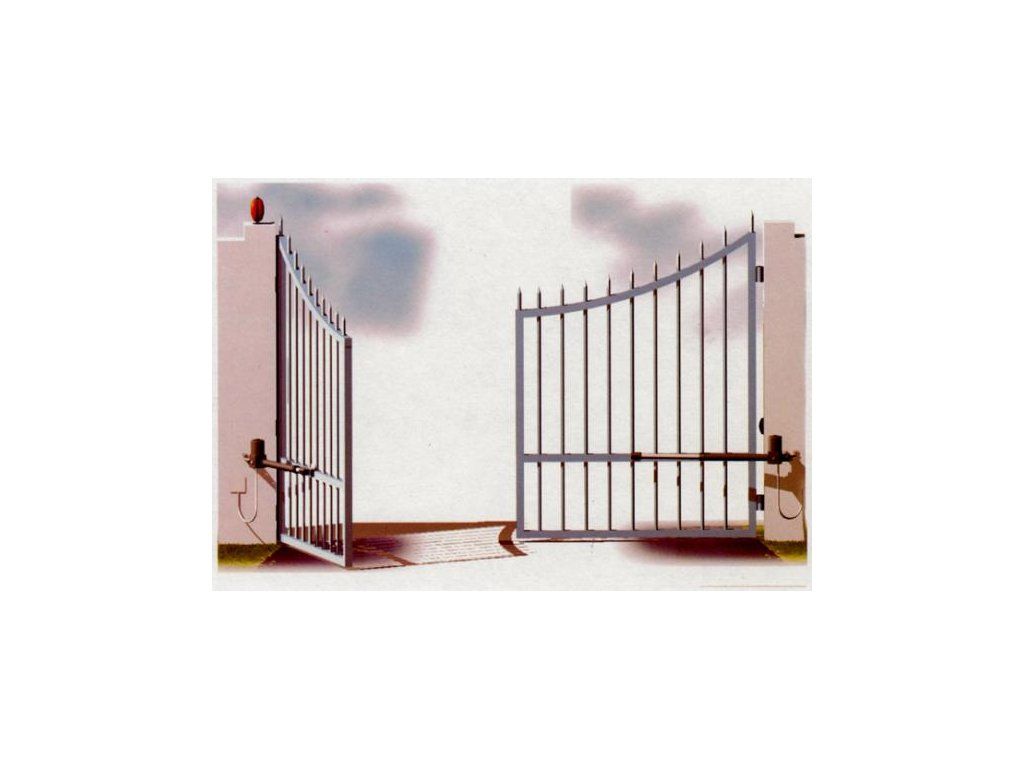

Pohon lze instalovat pro otevírání ven i dovnitř. S přibalenými držáky pohon otevírá bránu na stranu na které je pohon nainstalován. Pokud budete chtít otevírat bránu ven, je zapotřebí vyrobení speciálních mechanických úchytů T dle montážního návodu. V naší nabídce najdete speciální držáky pro otevírání brány ven a to Držák VD-3 a Držák VM-3.

Možnost přiřazení libovolného počtu dálkových ovladačů TX Angie, HIT 3, TX 4334? TX 312 nebo TX 3.

4 tlačítka na ovladači vytváří 4 samostatné ovládací okruhy pro dálkové ovládání, které můžete využít například takto:

• 1. tlačítko pro klasické otevírání obou křídel
• 2. tlačítko pro částečné otevření jednoho křídla pro průchod osob
• 3. tlačítko pro ovládání další brány nebo pohonu garážových vrat
• 4. tlačítko pro osvětlení, vjezdové závory nebo další brány

Hmotnost křídlové brány není hlavní a rozhodující veličina pro určení typu instalovaného pohonu, ale délka křídla. Pouze při větší hmotnosti křídla doporučujeme instalovat na brány ložiskové panty. Nabídku najdete v sekci - Díly pro brány a vrata

Technická data: napájení: 24V DC, max proud: 0,5 - 0,75A, příkon: 50W, nastavitelná síla: 2500N, stupeň krytí: IP44, otáčky motoru: 1600rpm, max. úhel otevření: 110°, hmotnost jednoho křídla: max. 250Kg, pracovní cyklus: 80%

• KIT Leader 24V - 3: pro brány do 4m, čas otevření (90°): 15", délka pohonu při vysunutí pístu 980mm, při zasunutém pístu 665mm, hmotnost 13,4kg
• KIT Leader 24V - 4: pro brány do 5m, čas otevření (90°): 20", délka pohonu při vysunutí pístu 1180mm, při zasunutém pístu 760mm, hmotnost 13,6kg
• KIT Leader 24V - 3: pro brány do 6m, čas otevření (90°): 25", délka pohonu při vysunutí pístu 1380mm, při zasunutém pístu 860mm, hmotnost 14kg

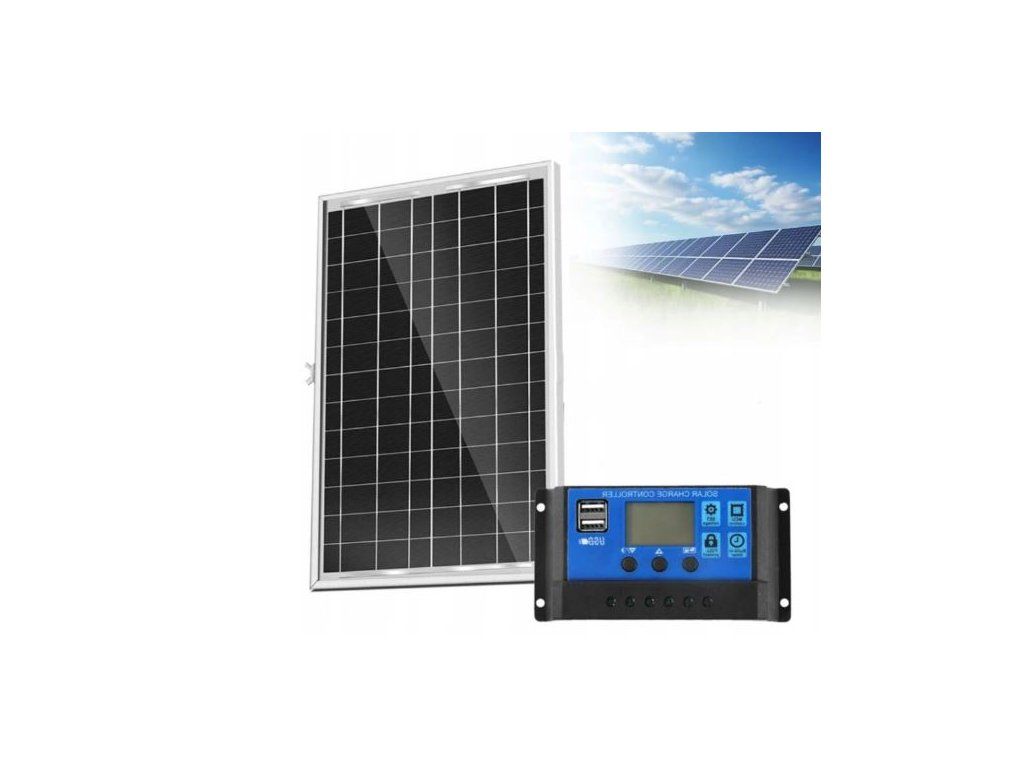

SOLÁRNÍ SYSTÉM NAPÁJENÍ:

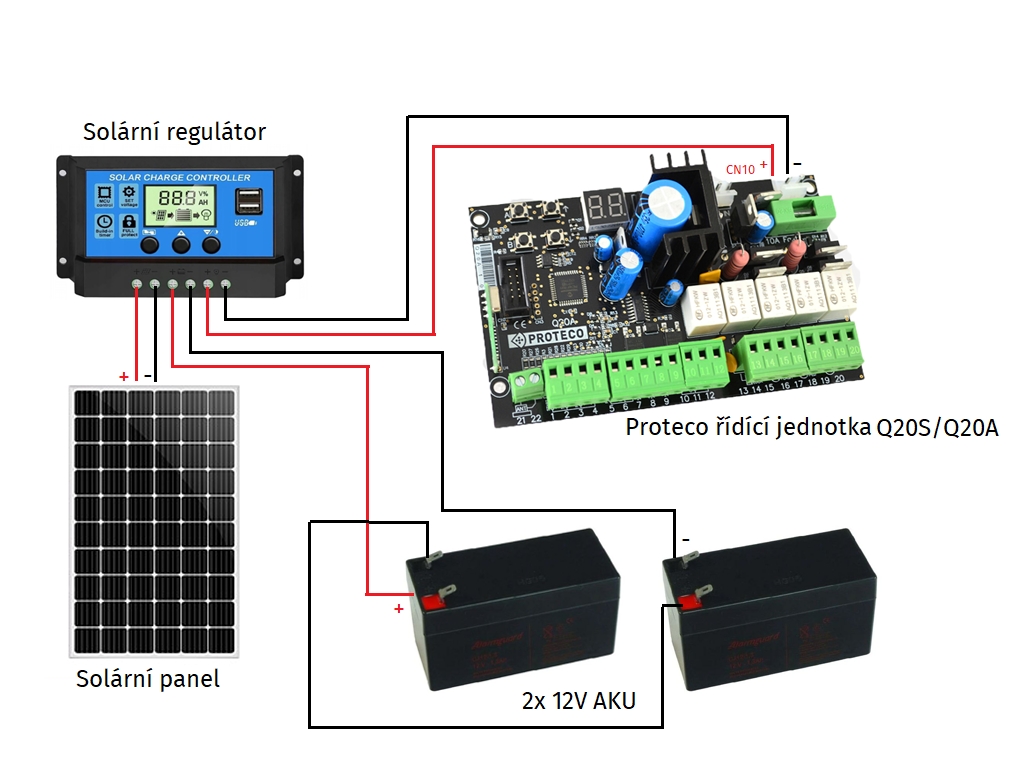

Kompletní řešení solárního systému pro napájení a provoz 24V pohonů bran a vrat. Sada obsahuje výkonný monokrystalický panel třídy A a inteligentní MPPT/PWM a  regulátor napájení a nabíjení akumulátoru s plnou ochranou baterie. Žádné tahání kabelů, žádné závislosti na síti — čistá energie přímo ze slunce.

Hlavní výhody

• Kompatibilita garantovaná — regulátor připravený pro 24V systémy až 260W PV výkonu
• Panel třídy A — monokrystalický křemík s vysokou účinností a 25W stabilního výkonu
• Plná ochrana baterie — regulátor hlídá přebití 24V akumulátoru, podbití, zkrat i přepólování
• Okamžitá instalace — připojení pohonu jedním kabelem, žádné složité nastavování (kabel není součástí)
• Odolnost pro venkovní použití — panel testovaný při standardních podmínkách STC (1000 W/m², 25 °C, AM1.5)

Doporučení

• Tento solární napájecí systém je ideální pro napájení pohonů vrat a bran umístěných v místech, kde není přiveden el. proud
• K tomuto systému je nutné dokoupit a nabíjecí akumulátor 24V, nebo dva 12V akumulátory a ty zapojit do série
• Kapacitu akumulátoru určujete podle četnosti ovládání pohonu za den - doporučení pro 3-5 cyklů - 2-4Ah AKU, 5-10 cyklů cca 4-7Ah. Můžete i s nižší kapacitou, ale pak riskujete, že se akumulátor v zimních měsících při zatažené obloze nestihne nabít

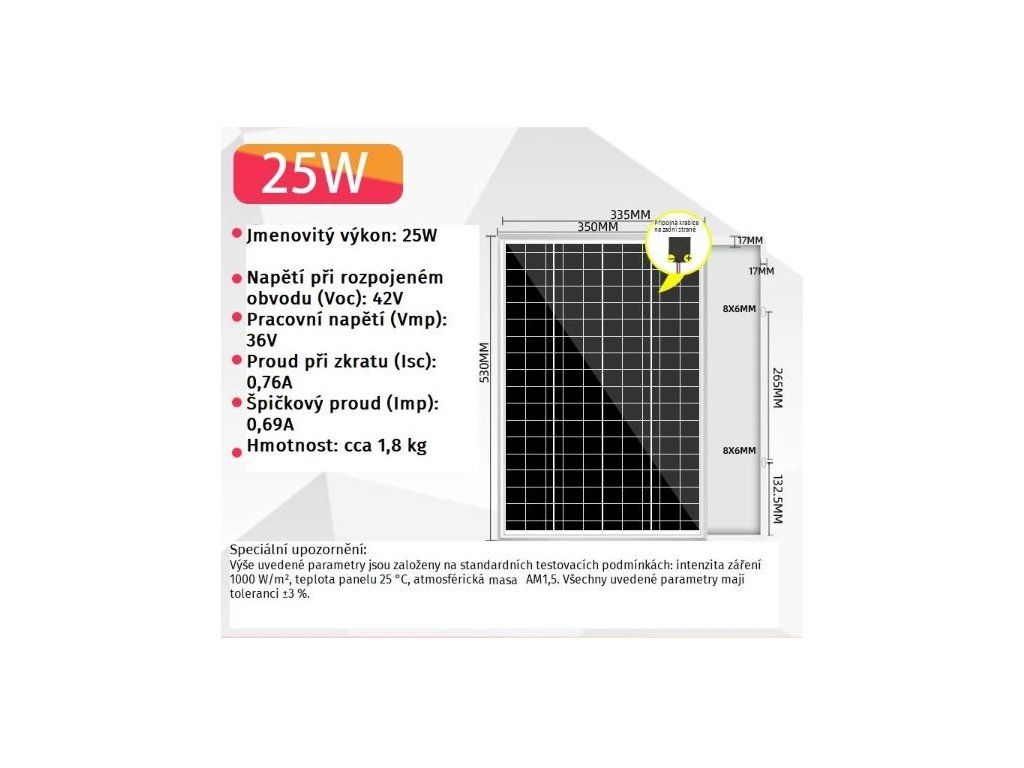

Technické parametry — Solární panel

• Jmenovitý výkon: 25 W
• Určený pro: 24V napájecí systémy
• Napětí při rozpojeném obvodu (Voc): 42 V
• Pracovní napětí (Vmp): 36 V
• Proud při zkratu (Isc): 0,76 A
• Špičkový pracovní proud (Imp): 0,69 A
• Hmotnost: cca 1,8 kg
• Rozměry panelu: 350 × 530 mm (tloušťka rámu 17 mm)
• Typ článků: monokrystalický křemík třídy A
• Standardní testovací podmínky: 1000 W/m², 25 °C, AM1.5
• Tolerance parametrů: ±3 %

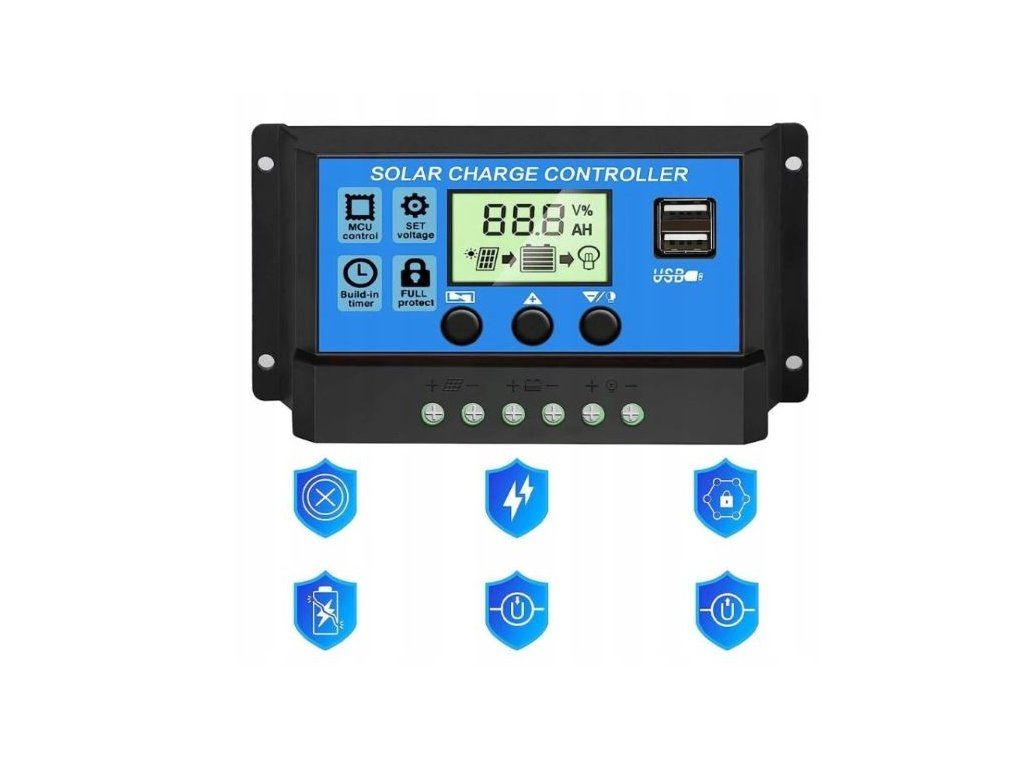

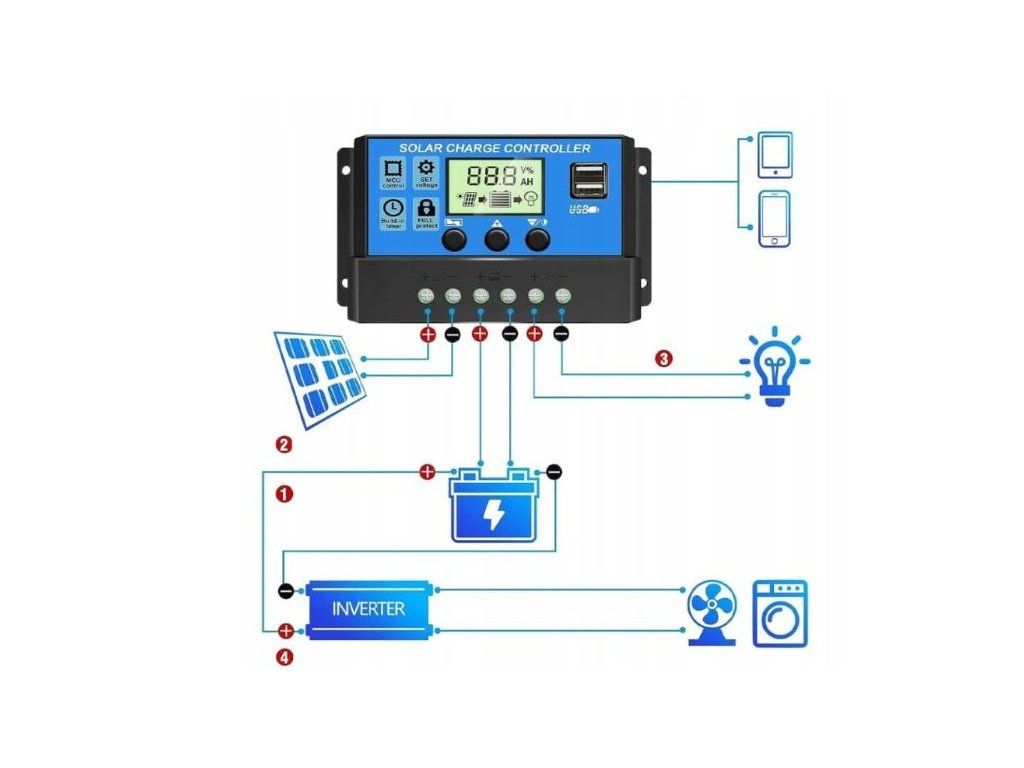

Technické parametry — Regulátor nabíjení

• Napěťová úroveň systému: 12 V / 24 V (automatická detekce)
• Jmenovitý proud: max. 10 A
• Maximální PV napětí (Voc): 46 V
• Maximální PV výkon pro 12V systém: 130 W
• Maximální PV výkon pro 24V systém: 260 W
• Kompatibilní s bateriemi: olověné (Pb), gelové, AGM, LiFePO4 (dle konkrétního modelu upravte)
• Integrovaná ochrana: přebití, podbití, zkrat, přepólování, přehřátí
• Montáž: na DIN lištu / přímo na povrch (dle konkrétního modelu upravte)
